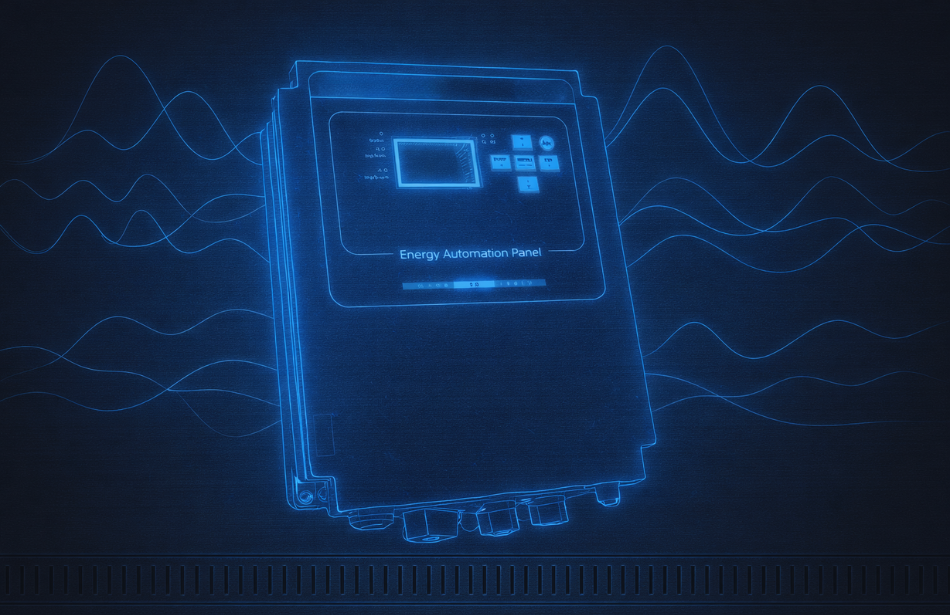

Libra CCI UPS PQ Electrex: CCI “plug & play” per monitoraggio impianti fotovoltaici/eolici in MT
Adeguarsi agli obblighi di monitoraggio e comunicazione verso il distributore (DSO) può diventare un percorso pieno di trappole: requisiti normativi, scambio dati, continuità di servizio, cybersecurity. Libra CCI UPS PQ nasce proprio per semplificare questo scenario: è la soluzione Electrex pensata per impianti di produzione (fotovoltaico/eolico) connessi in Media Tensione e, in particolare, per la conformità a CEI 0-16 allegati O-T e alle delibere ARERA che richiedono anche la funzionalità PF2 (“limitazione della potenza attiva su comando esterno del DSO”) per impianti ≥ 100 kW.
Vuoi capire rapidamente se il tuo impianto rientra negli obblighi e quali soluzioni adottare?
Contatta il nostro team dedicato per una verifica preliminare!
A cosa serve un Controllore Centrale di Impianto (CCI)

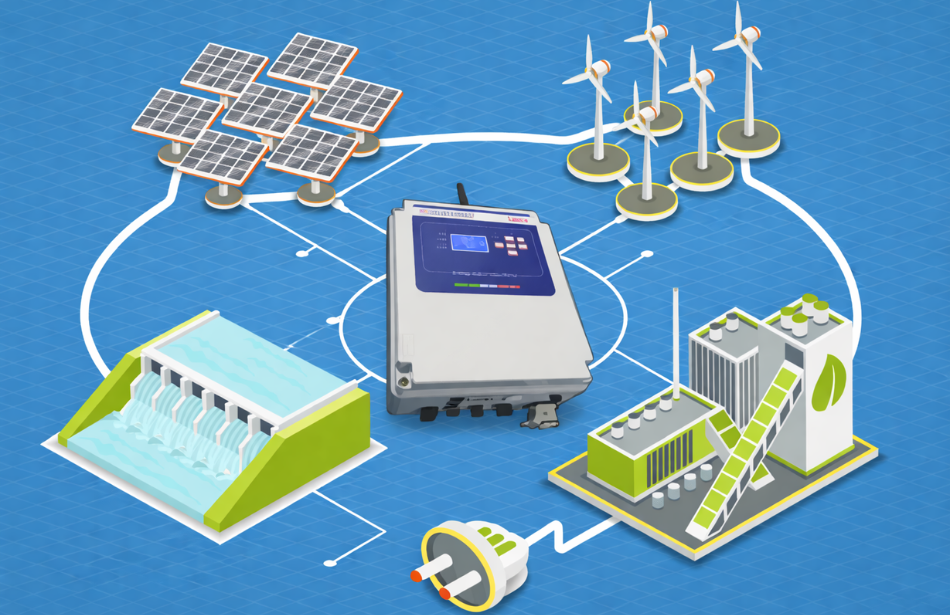

Il Libra CCI UPS è un Controllore Centrale di Impianto (CCI) che raccoglie le informazioni elettriche rilevanti (ad esempio P e Q) e le trasmette in modo sicuro al DSO, abilitando le funzioni richieste per il monitoraggio e, dove previsto, per la gestione della potenza dell’impianto.
Non è “solo” misura, l’idea è avere un nodo centrale che aiuti a:
predisporre l’impianto a evoluzioni future (integrazioni, rete di dispositivi, servizi).
rendere più ordinato lo scambio dati con gli enti coinvolti,
avere una base solida per supervisione e diagnostica,
Funzionalità chiave che rendono il Libra CCI “funzionale”
PF2: limitazione potenza attiva su comando esterno
La funzione PF2 consente all’impianto di ridurre la potenza attiva su comando diretto dell’impresa distributrice (o Terna, dove applicabile), come richiesto dal quadro regolatorio citato nella documentazione Electrex.
Misura e qualità dell’energia (Power Quality)
Oltre al monitoraggio, il Libra CCI integra funzioni di Power Quality (PQ): registra eventi e indicatori coerenti con riferimenti come EN 50160 ed EN 61000-4-30 (classe S), utili per dare contesto tecnico a picchi, buchi e interruzioni e per costruire uno storico consultabile.
Web server e storico dati (diagnostica “da browser”)
La supervisione passa anche da un web server integrato: visualizzazione di misure istantanee, grafici e consultazione dello storico registrato, con possibilità di gestione tramite software Electrex come Energy Brain.
Continuità di alimentazione: UPS integrato
La versione UPS (DC UPS) è pensata per garantire continuità di alimentazione del sistema di misura anche in caso di interruzioni, particolarmente utile se sono attive automazioni o allarmi.
Connettività e integrazione in rete
La piattaforma è progettata per lavorare in campo e comunicare in modo flessibile: Ethernet, modem LTE, GPS/GLONASS per sincronia oraria e RS485 per collegare dispositivi in sottorete, così da costruire reti Electrex più estese quando serve.
Contatta il nostro team commerciale per una promo dedicata!
Versioni disponibili: come scegliere quella giusta
Electrex distingue due varianti principali:
- Libra CCI ECT UPS: orientato a collegamento non invasivo con TA esistenti, ma con utilizzo dei TA ECT Electrex per la misura di corrente.
- Libra CCI UPS 5A: per collegamento ai classici trasformatori amperometrici ../5A o ../1A.
La scelta dipende soprattutto da come è già configurata la misura in cabina/quadro e da quanto vuoi
Un cenno su precisione e sicurezza
La documentazione evidenzia un analizzatore con classe di precisione ≤ 0,2 in relazione ai requisiti riportati in CEI 0-16 (allegato O).
Sul fronte sicurezza, vengono indicate funzionalità di cybersecurity (es. controllo accessi/ruoli e componenti dedicati) in linea con riferimenti come IEC 62443-4-2.
Libra CCI UPS PQ è particolarmente interessante quando devi unire tre esigenze: adeguamento normativo, monitoraggio affidabile e strada aperta a diagnostica/supervisione più evolute.
Scarica la scheda prodotto ufficiale per info dettagliate!
Il valore del supporto tecnico
In progetti come l’integrazione di un CCI in impianti in Media Tensione, il valore non è solo nella tecnologia, ma nel supporto tecnico che la rende davvero efficace. Avere un partner affidabile significa essere seguiti dall’analisi iniziale (requisiti e architettura dell’impianto) fino a integrazione, configurazione, test e messa in servizio, riducendo tempi e rischi di errori o fermi. Inoltre, un supporto competente semplifica il coordinamento tra installatore, O&M e DSO e assicura continuità nel post-vendita: diagnosi rapide, aggiornamenti e interventi quando serve. Risultato: meno incertezze, più affidabilità.
FAQ rapide su Libra CCI UPS
Il Libra CCI UPS è adatto anche a impianti esistenti?
Sì: è indicato per impianti FV/eolici ≥ 100 kW in Media Tensione, sia nuovi che esistenti, in funzione degli obblighi applicabili.
Cosa fa la funzione PF2, in parole semplici?
Consente di ridurre la potenza attiva dell’impianto quando arriva un comando esterno dal distributore (DSO), come previsto dal quadro normativo di riferimento.
Come si consultano dati e diagnostica?
Tramite web server integrato per visualizzare misure e informazioni di base; ove previsto, è possibile gestire anche lo storico e le analisi con strumenti software dedicati.
Si può espandere in una rete di monitoraggio più ampia?
Sì: può diventare un punto di partenza per collegare altri dispositivi e costruire una supervisione più articolata tramite le interfacce di comunicazione disponibili (es. RS485/Ethernet).
